DLC 코팅은 단단하고 매끄러운 표면 특성 덕분에 자동차, 전자기기, 의료기기 등 다양한 분야에서 활발히 사용되고 있습니다. 그렇다면 이 얇고 정밀한 코팅의 기계적 특성은 어떻게 측정할 수 있을까요? 바로 그 해답은 나노인덴터(Nanoindenter) 에 있습니다.
나노인덴터란?

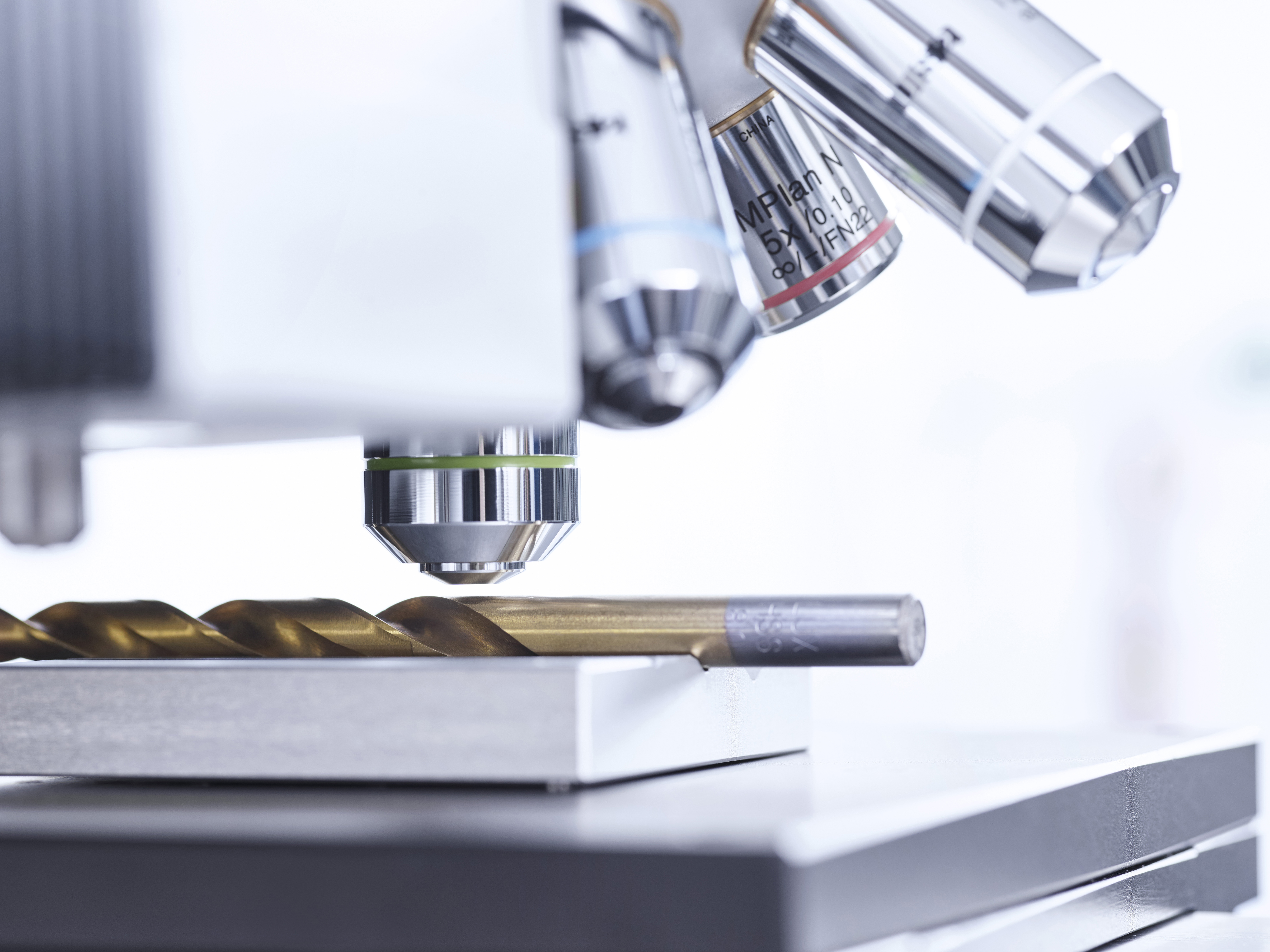

나노인덴터는 나노미터 수준의 하중과 변위를 제어해 재료의 경도, 탄성계수, 응력-변형 거동 등을 측정할 수 있는 정밀한 기기입니다. 특히 박막, 코팅층, 마이크로 구조물 등 얇고 작은 재료의 특성을 평가할 때 없어서는 안 될 장비입니다.
DLC 코팅에서 나노인덴터의 역할
1. 경도(Hardness) 측정
DLC 코팅의 핵심 특성 중 하나는 바로 높은 경도입니다. 나노인덴터를 통해 DLC 코팅에 일정한 하중을 가하고, 잔류 압흔(depth)과 하중 사이의 관계를 이용해 경도 값을 정밀하게 계산할 수 있습니다.
📌 DLC는 일반적으로 경도 값이 15~30 GPa 범위이며, 코팅의 품질에 따라 큰 차이를 보입니다.
2. 탄성계수(Elastic Modulus) 측정

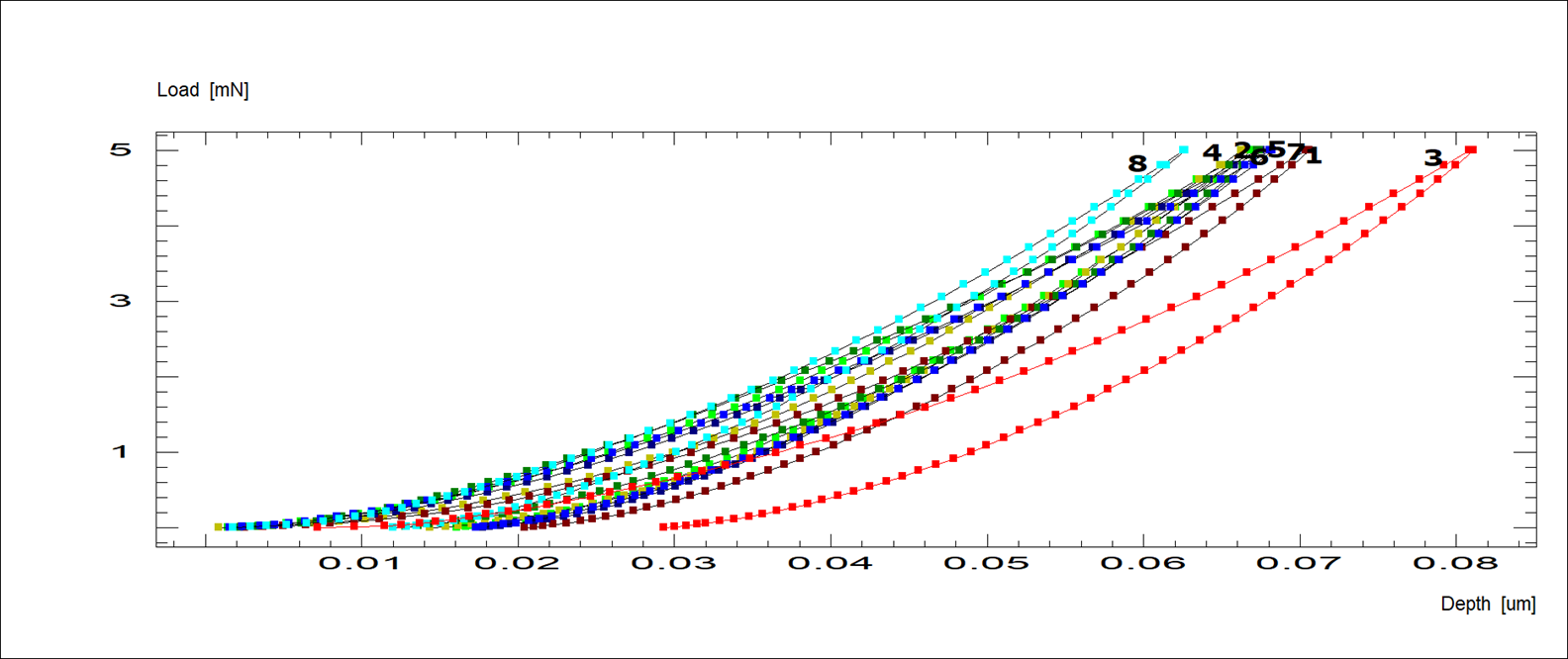

DLC 코팅은 높은 경도뿐 아니라 탄성 회복력도 중요한 특성입니다. 나노인덴터는 로드-언로드 곡선에서 Sneh et al. 방법이나 Oliver & Pharr 방법을 이용해 유효 탄성계수(Effective Modulus)를 산출할 수 있습니다.
- 이를 통해 DLC의 내부 응력 상태, 밀도, 결합 구조(sp²/sp³ 비율) 등 간접적인 정보를 추론할 수 있습니다.
3. 두께가 얇은 DLC 코팅도 정밀 분석 가능
나노인덴테이션은 수십~수백 나노미터 두께의 DLC 코팅도 손상 없이 분석할 수 있습니다. 단, 이때는 기판(substrate)의 영향을 고려하여 적절한 하중 조건과 깊이(일반적으로 코팅 두께의 10% 이하)를 설정해야 합니다.
4. 표면 거칠음(Roughness)에 따른 영향 분석
DLC 코팅은 원래 표면이 매끄럽지만, 기판 처리나 플라즈마 조건에 따라 미세 거칠음이 발생할 수 있습니다. 나노인덴터는 포인트 단위의 국소 특성을 측정할 수 있어, 거칠음이 특성에 미치는 영향을 상세히 분석할 수 있습니다.
| Sample | HM | HIT | nIT | EIT/(1-vs^2) | hmax u | HV |
| N/mm² | N/mm² | % | MPa | µm | ||
| Base | 11834.780 | 22018.780 | 49.082 | 359993.740 | 0.0577 | 2080.77 |
| DLC | 18362.750 | 47608.100 | 82.540 | 413769.640 | 0.0410 | 4498.97 |
5. 열 또는 환경 조건 변화에 따른 특성 변화 분석

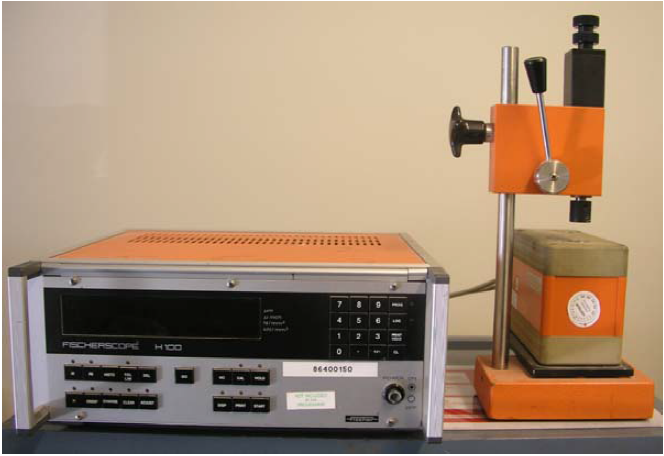

Helmut Fischer 장비처럼 온도 안정성이 뛰어난 나노인덴터를 활용하면, DLC 코팅이 고온, 진공, 습도 변화 등에서 특성이 어떻게 달라지는지 평가할 수 있습니다.
❗ 예를 들어, 고온 환경에서는 DLC 코팅이 열화되거나 박리되기도 하므로, 제품 수명을 예측하기 위해 매우 중요한 테스트입니다.
정리하자면…
| 경도 | DLC의 마모 저항성 평가 |
| 탄성계수 | 충격, 변형 복원력 평가 |
| 얇은 코팅 측정 | 나노 두께 DLC도 분석 가능 |
| 표면 영향 | 균일성, 결함 분석 |
| 환경 변화 테스트 | 내열성, 내습성 등 내구성 평가 |
결론: DLC와 나노인덴터는 최고의 조합이다
DLC 코팅은 그 자체로 매우 우수한 소재지만, 그 성능을 수치로 증명하고 최적화하는 과정이 없다면 실제 산업에 적용하기 어렵습니다. 나노인덴터는 DLC의 품질을 평가하고, 생산 조건을 개선하며, 사용 환경에 대한 신뢰성을 확보하는 핵심 장비입니다.
👉 앞으로 DLC 코팅 기술이 더 넓은 분야로 확장되기 위해선, 그 물성을 정확히 이해하고 관리하는 것이 중요합니다. 그리고 그 중심에는 정밀 측정기술, 바로 나노인덴터가 있습니다.
헬무트 피셔 코리아는 독일 HELMUTFISCHER사의 한국 지사로써 별도의 데모룸을 운영하여 언제든지 나노인덴테이션 테스터를 체험 해 보실 수 있습니다.
이외의 추가적인 문의나 무료 데모테스트 등 가격적으로도 기술적으로도 경쟁력있는 대응을 꼭 약속드립니다.
부담없이 연락주시길 바랍니다.
E-mail: bioh.kim@helmutfischer.com , Tel :02-415-2381
나노인덴테이션은 목표나 샘플 종류에 따른
조건을 정확하게 잡는 것이 가장 중요하고,
측 정된 결과를 어떻게 해석하는지가 중요합니다.
이 부분에 있어서 타사와의 비교는 정중하게 거부합니다.
문의 주십시오. 확실하게 대응 드리겠습니다.
가격적인 부분도 언제든지 문의 주십시오
다음 글에서는 DLC 코팅 측정을 위한 나노인덴터의 세팅법에 대해 알려드리도록 할꼐요~
긴 글 읽어주셔서 감사합니다.
