– 박막의 경도와 탄성 측정, 그리고 그 의미
CVD(Coating Vapor Deposition, 화학기상증착)는 다양한 산업에서 얇고 정밀한 박막을 형성할 수 있는 공정으로 널리 활용됩니다. 특히 반도체, 절삭 공구, 광학 부품 등에 적용되는 CVD 박막은 두께가 수십 나노미터에서 수 마이크로미터에 불과합니다.
이러한 얇은 박막의 **기계적 특성(경도, 탄성 등)**을 정확히 측정하기 위해 사용되는 장비가 바로 나노인덴터(nanoindenter)입니다.
나노인덴터란?
나노인덴터는 수십 나노미터 수준의 깊이까지 정밀하게 하중을 가하고, 그에 따른 표면 반응(변형)을 측정하는 장비입니다. 일반적인 경도 측정기와 달리, 아주 얇은 박막이나 미세 구조물의 물성을 평가할 수 있는 것이 가장 큰 특징입니다.
💡 나노인덴터는 깊이 제어 하중 제어가 모두 가능하며, 하중–변위 곡선을 통해 다양한 기계적 정보를 추출할 수 있습니다.

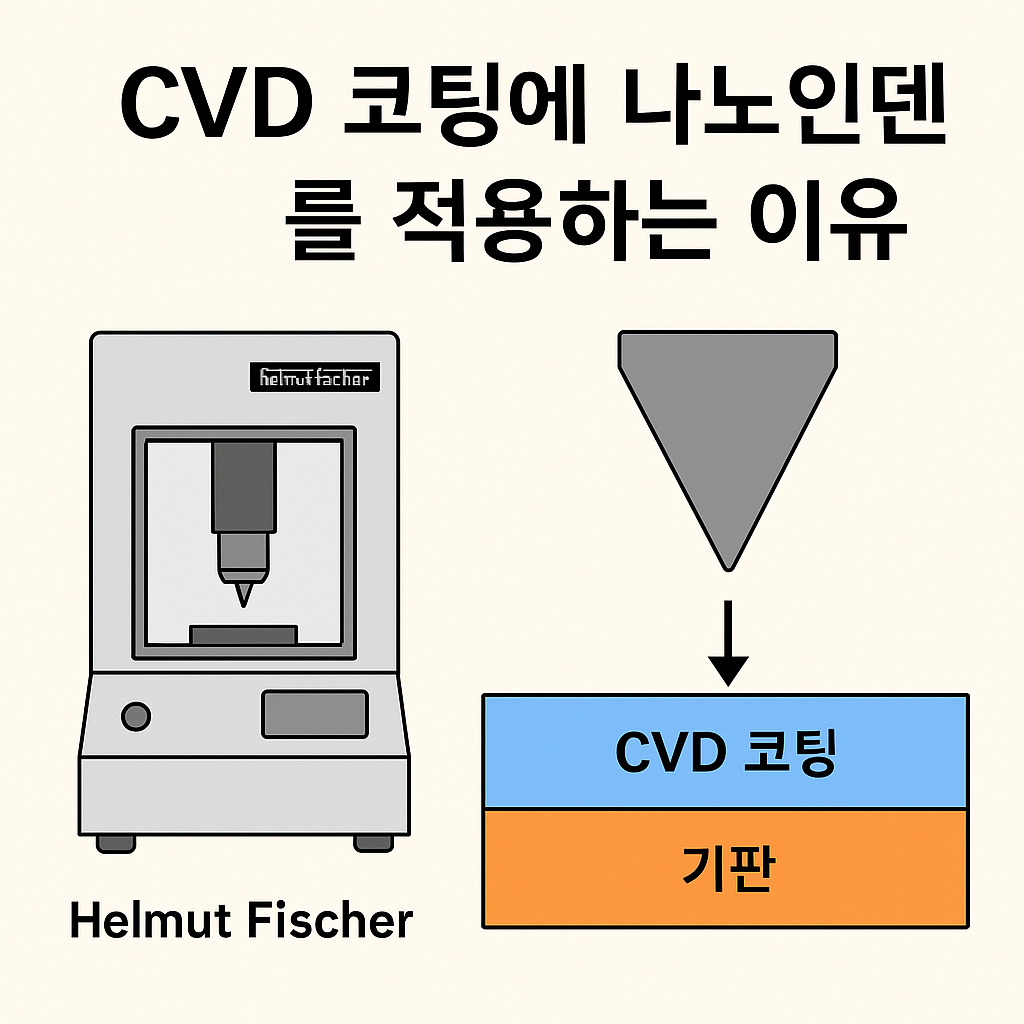

왜 CVD 박막에 나노인덴터를 써야 할까?
1. 박막이 너무 얇아 전통적인 경도계로는 측정 불가
- CVD 박막은 보통 두께가 수백 nm~수 μm로, 마이크로 비커스 경도계 등으로는 정확한 측정이 어렵습니다.
- 일반 경도 측정 시 기판의 영향이 크고, 표면 손상도 큽니다.
2. 기판과 분리되지 않은 상태로 측정 가능
- 나노인덴테이션은 박막이 부착된 상태 그대로 측정할 수 있어, 실제 사용 조건과 유사한 환경에서 테스트가 가능합니다.
3. 복합기계특성까지 파악 가능
- 하중–변위 곡선 분석을 통해 단순 경도뿐만 아니라 탄성 계수(E), 변형 회복력, 파괴거동 등도 평가할 수 있습니다.

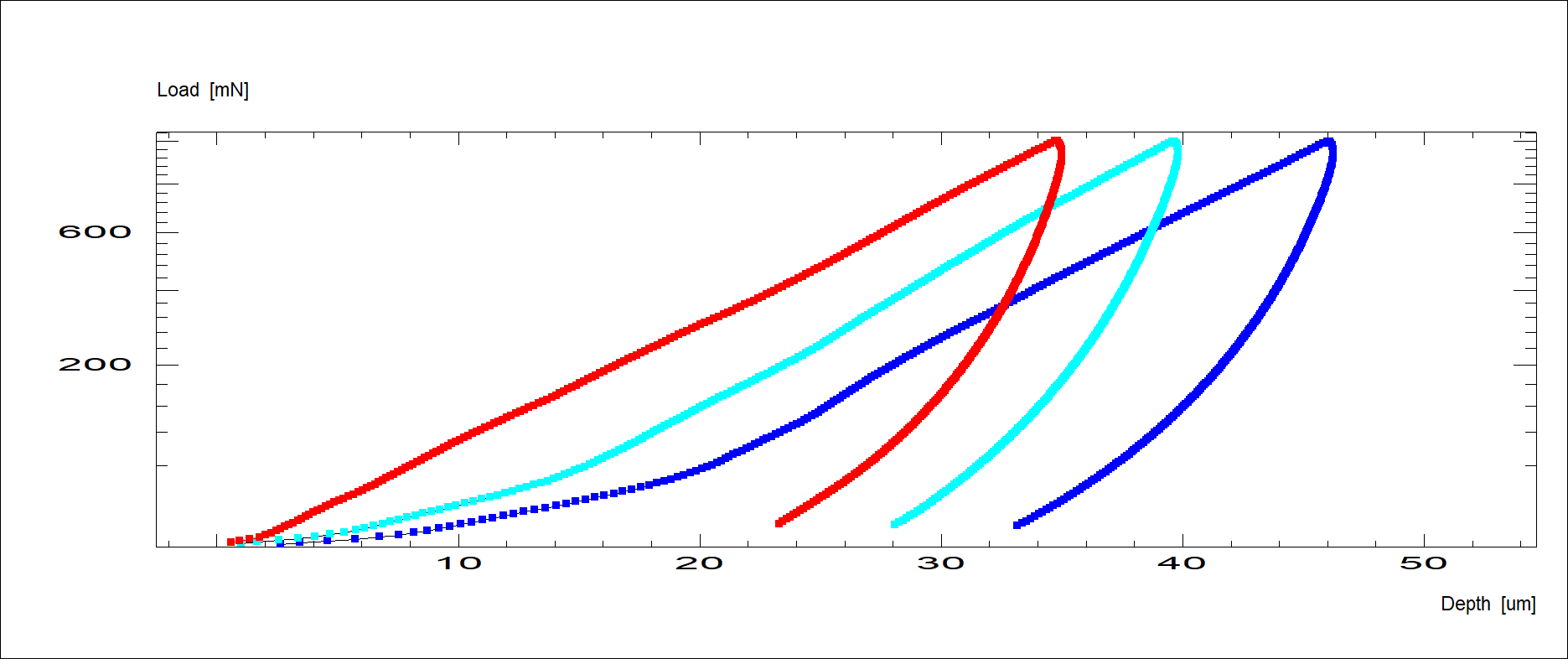

측정 데이터 예시: 하중–변위 곡선
측정 결과는 일반적으로 아래와 같은 곡선 형태로 나타납니다.
- 곡선의 최대 깊이와 면적을 통해 경도를 계산
- 언로드(unloading) 곡선의 기울기로 탄성계수 추정
- 비선형 부분을 분석해 소성변형 특성 파악
실제 적용 예: CVD 코팅 품질 비교
- TiN, Al2O3, SiNx 등 다양한 재료의 박막 비교
나노인덴터를 이용해 박막의 경도와 탄성률을 측정하면, 같은 두께라도 재료 간 성능 차이를 확인할 수 있습니다. - 코팅 조건 변경에 따른 품질 평가
온도, 전구체 농도, 반응 시간 등 공정 조건을 달리하며 생성된 박막의 기계적 특성 변화를 관찰할 수 있습니다. - 층간 접착력(adhesion strength) 추정
하중 증가 시 발생하는 박리, 균열 패턴 분석을 통해 접착력을 정성적으로 평가할 수 있습니다.
측정 시 주의할 점
- 기판 영향 최소화: 일반적으로 박막 두께의 10% 이하 깊이로 측정해야 박막만의 특성이 반영됩니다.
- 탑 표면 거칠기 고려: CVD 박막은 증착 후 표면 거칠기가 존재할 수 있으므로, 고해상도 AFM 또는 SEM 관찰과 병행하면 좋습니다.
- 정확한 면적 함수 설정: 팁 보정(calibration)이 필수이며, ISO 14577 기준을 활용하면 신뢰성을 높일 수 있습니다.
나노인덴터는 CVD 박막의 기계적 특성을 정밀하게 평가할 수 있는 핵심 장비입니다.
특히 박막의 경도, 탄성 계수, 접착 특성 등을 파악함으로써 공정 최적화, 재료 비교, 제품 신뢰성 확보에 도움을 줍니다.
이러한 측정은 단순한 수치 측정을 넘어, CVD 공정 전체의 품질을 제어하고 검증하는 데 중요한 도구로 작용합니다.
Helmut Fischer 나노인덴터로 측정한 CVD 박막의 적용 예
Helmut Fischer의 HM 시리즈 나노인덴터(HM2000, HM500 등)는 CVD 박막과 같이 얇고 정밀한 코팅층의 기계적 특성을 평가하는 데 최적화된 장비입니다.
장비 특징 요약
- 깊이 제어 방식 (Depth-controlled)
1 nm 수준까지 정밀하게 하중–변위를 제어할 수 있어, 초박막 코팅층의 특성만을 순수하게 분석 가능합니다. - 고정밀 위치 이동 스테이지
수 μm 단위의 자동 이동으로 균일도 검사, 다점 반복 측정이 용이 - **Certified Reference Material(인증 표준 시편)**을 활용한 정확도 검증이 용이함
측정 예시: Si₃N₄ CVD 코팅층
시편: 실리콘 기판 위에 CVD 방식으로 증착된 질화규소(Si₃N₄) 박막
두께: 약 500 nm
장비: Helmut Fischer HM2000
팁 타입: Vickers 다이아몬드 인덴터
측정 결과 예시:
| 최대 하중 | 10 mN |
| 최대 깊이 | 약 150 nm |
| 경도 (HIT) | 약 16 GPa |
| 탄성계수 (EIT) | 약 190 GPa |
📉 하중–변위 곡선을 통해 박막의 경도 및 탄성 계수를 도출하고, 동일 재료라도 공정 조건에 따른 차이를 비교할 수 있습니다.
공정 최적화에의 활용
- 동일한 CVD 장비에서 증착한 온도/시간 차이에 따른 박막 경도 비교
- PECVD vs LPCVD로 증착된 동일 재료의 탄성 차이 분석
- 다층 구조 코팅에서 각 층별 물성 추정 (예: TiN/Si₃N₄ 등)
Helmut Fischer 소프트웨어 활용 팁
- 측정 후 자동 생성되는 하중–변위 곡선은 직관적으로 분석 가능
- 복수 영역 반복 측정 평균값을 자동 산출해 신뢰성 향상
- 표준화된 ISO 14577 해석 모델 내장
💡 참고로 Helmut Fischer 장비는 ISO 14577 Part 1–3에 완벽히 대응하며, 국제 표준 기반의 품질 문서화에도 유리합니다.
정리
Helmut Fischer의 HM 시리즈 나노인덴터는 다음과 같은 측정에 탁월합니다:
- CVD 박막의 경도/탄성 측정
- 코팅 균일성 평가
- 공정 조건에 따른 물성 변화 분석
- 기판 영향 최소화한 얕은 깊이 측정 가능
✅ 복잡한 CVD 박막 구조에 대해 정량적이고 반복 가능한 데이터를 확보하고자 할 때, Helmut Fischer 장비는 현장에서 신뢰할 수 있는 선택지입니다.
