지난 글에서는
배터리 산업에서 나노인덴터가 어떻게 효과저으로 사용될 지를 알아보았다면,
이번 포스트에서는 최근에 많은 문의를 받고 있는 파우더 형태의 샘플을 정량적으로 평가하는 것에 대해 주목 해 보겠습니다.
배터리 파우더 소재의 나노인덴테이션 측정
배터리 연구에서는 양극재(예: NMC, LFP), 음극재(예: 흑연, 실리콘), 고체 전해질(예: LLZO, LIPON) 등의 파우더 형태의 소재를 많이 사용합니다.
이러한 미세한 입자들의 기계적 특성을 분석하는 것은 소재의 내구성, 충·방전 안정성, 전극 제조 공정 최적화 등에 중요한 정보를 제공합니다.
하지만, 파우더 샘플에서의 나노인덴테이션 측정은 일반적인 벌크 샘플보다 어려운 점이 많습니다.
따라서, 적절한 샘플 준비 및 실험 조건을 설정하는 것이 매우 중요합니다.
1. 파우더 샘플에서 나노인덴테이션이 중요한 이유
- 활물질 입자의 기계적 특성 평가
- 양극재(NMC, LFP)와 음극재(흑연, 실리콘)의 경도와 탄성계수를 측정하여 기계적 강도를 평가할 수 있습니다.
- 높은 강도를 가진 입자는 분쇄되거나 파손될 가능성이 낮아, 전극 제조 시 안정성을 높일 수 있습니다.
- 전극 슬러리 내에서 입자의 변형 거동 분석
- 전극을 제조할 때, 활물질, 바인더, 도전재가 혼합되는데, 이 과정에서 입자들의 변형이 발생할 수 있습니다.
- 나노인덴테이션을 통해 개별 입자의 탄성 및 소성 변형 특성을 평가하여, 전극 제조 공정을 최적화할 수 있습니다.
- 고체 전해질 파우더의 내구성 연구
- 전고체 배터리의 고체 전해질(LLZO, LIPON)은 분말 형태로 제조 후 소결하여 사용됩니다.
- 개별 입자의 기계적 강도 및 크리프(Creep) 거동을 평가하여, 소결 후 균열이나 기공이 발생할 가능성을 예측할 수 있습니다.
2. 나노인덴테이션 측정을 위한 샘플 준비 방법
파우더 샘플을 직접 측정하기 어려운 이유는 입자가 움직이거나, 충분한 표면 평탄도가 확보되지 않기 때문입니다. 이를 해결하기 위해 몇 가지 샘플 준비 방법을 사용할 수 있습니다.
- 수지(Resin) 임베딩 후 연마
- 파우더 샘플을 에폭시 또는 수지에 분산시킨 후 경화합니다.
- 경화된 샘플을 연마(POLISHING)하여 평탄한 표면을 확보합니다.
- 나노인덴테이션을 수행하여 개별 입자의 기계적 특성을 분석합니다.
✔ 장점: 입자가 고정되어 측정이 용이하고, 일관된 표면을 제공함.
✔ 단점: 연마 과정에서 입자의 기계적 특성이 일부 변화할 가능성이 있음.
- 파우더의 콤팩트화(Pressing) 후 측정
- 파우더를 일정한 압력으로 눌러 펠렛(Pellet) 형태로 제작합니다.
- 필요한 경우 표면을 가볍게 연마하여 평탄도를 개선합니다.
- 나노인덴테이션을 수행하여 소결 전 파우더 상태에서의 기계적 특성을 분석합니다.
✔ 장점: 입자가 밀집된 형태로 측정 가능하며, 비교적 간단한 샘플링 과정.
✔ 단점: 압축 과정에서 입자 간 접촉이 발생하여 개별 입자의 특성 분석이 어려울 수 있음.

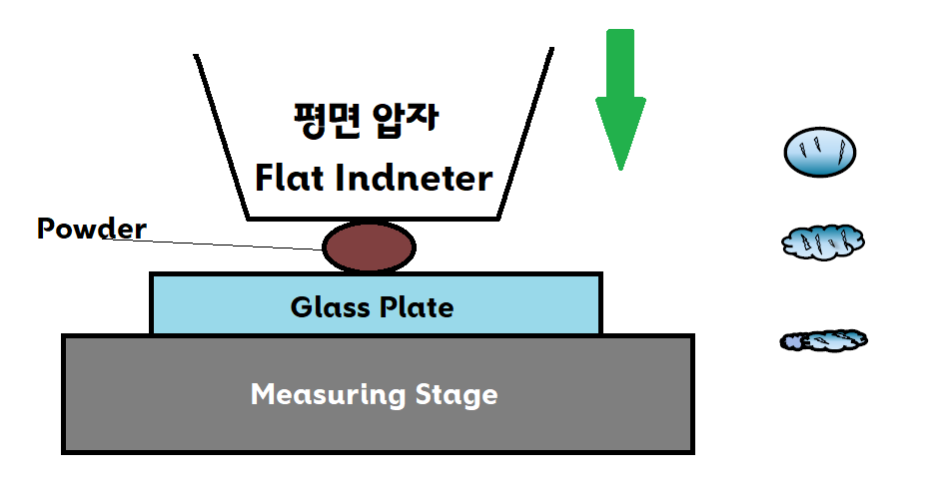

- 개별 입자 측정 (Flat Indenter)
- 나노인덴터의 Flat Indenter (평면 압자, 예: 10~100μm 직경)를 사용하여 개별 입자를 눌러 측정합니다.
- 입자의 탄성 및 소성 변형을 직접 평가할 수 있습니다.
✔ 장점: 개별 입자의 특성을 직접 분석 가능함.
✔ 단점: 입자가 움직일 가능성이 있어 측정이 어렵고, 시편 준비가 까다로움.

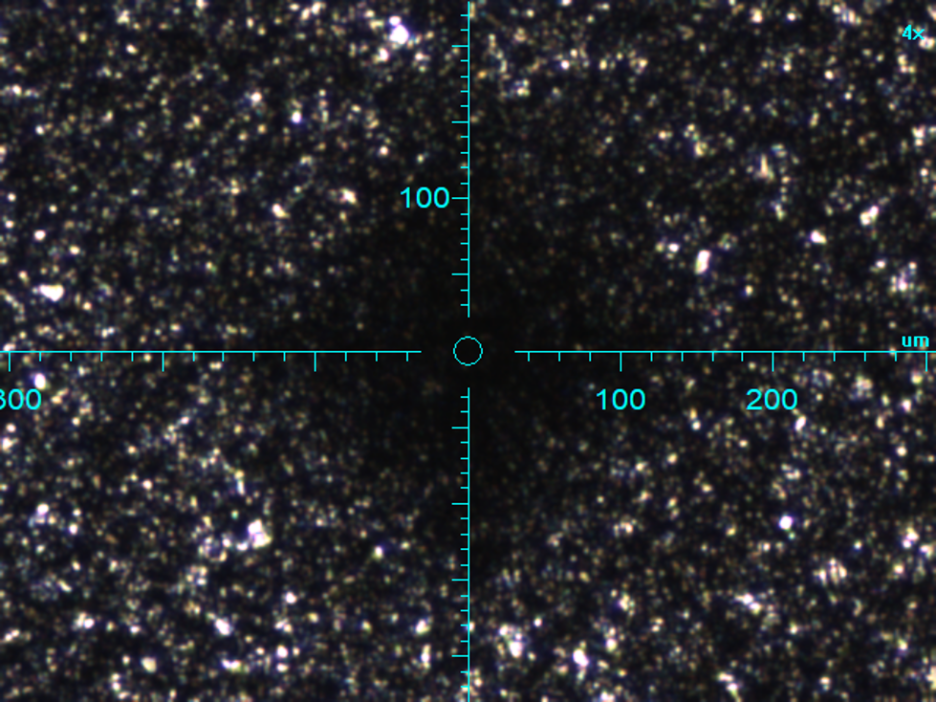

인덴테이션 압흔(Indentation Mark, 배터리 패키지 )
3. 실험 조건 및 측정 고려 사항
- 하중(Load) 설정
- 파우더 입자는 크기가 작기 때문에, 너무 높은 하중을 가하면 입자가 부서질 수 있습니다.
- 일반적으로 μN ~ mN 수준의 낮은 하중을 사용해야 합니다.
- 인덴터 팁 선택 (Indenter Tip Selection)
- 일반적인 Vickers 나 Berkovich 인덴터를 사용할 수 있지만,
→ 개별 입자 분석 시에는 Flat Indenter(평면) 인덴터가 더 적합 합니다.
- 온도 영향 고려
- 나노인덴테이션 측정 중 온도 변화에 의한 드리프트(Drift) 문제가 발생할 수 있습니다.
- 온도 안정화 시간을 충분히 확보한 후 측정해야 합니다.
4. 배터리 파우더 소재별 나노인덴테이션 적용 사례
|
소재
|
적용 목적
|
측정 방법
|
|
NMC (니켈-망간-코발트)
|
양극 활물질의 기계적 강도 분석
|
수지 임베딩 후 연마, Flat Indenter 사용
|
|
LFP (리튬인산철)
|
내구성 및 바인더 결합력 평가
|
펠렛 제작 후 측정, Flat Indenter 사용
|
|
흑연/실리콘 음극재
|
충·방전 시 변형 거동 분석
|
Flat Indenter 사용
|
|
LLZO 고체 전해질
|
소결 전 입자의 크리프 특성 분석
|
수지 임베딩 후 연마
|
결론
배터리 파우더 소재의 나노인덴테이션 분석은 소재의 기계적 강도와 변형 특성을 정량적으로 평가하는 강력한 방법입니다.
특히, 수지 임베딩 후 연마, 콤팩트화(펠렛 제작), 개별 입자 측정 등의 샘플링 기법을 적절히 선택하면 더욱 정밀한 분석이 가능합니다.
헬무트피셔코리아에서는 다양한 방법으로 노하우를 거지고 있으며, 실제 현업에서 저희 제품을 사용하고 계신 고객들에게 만족감을 드리고 있습니다.
나노인덴터에 대한 자세한 내용은 아래 연락처로 연락주시면 정성껏 답변드리도록 하겠습니다.
이외의 추가적인 문의나 무료 데모테스트 등 가격적으로도 기술적으로도 경쟁력있는 대응을 꼭 약속드립니다.
부담없이 연락주시길 바래요.
감사합니다.
