LCD 스페이서의 품질 관리를위한 Microhardness tester
2 개의 기재, 박막 트랜지스터 (TFT) 어레이 및 컬러 필터는 액정 디스플레이 (LCD) 패널의 일반적인 구성 요소입니다.
스페이서(Spacer)는 그들 사이의 간격을 일정하게 유지하여 액정 물질이 고르게 주입 될 수 있도록 사용됩니다.
이 스페이서의 기계적 물성은 완성 된 디스플레이의 견고함과 이미지 품질에 큰 영향을 미칩니다.
TFT LCD에 사용되는 가장 일반적인 종류의 스페이서는 비드 (Bead, 구형) 및 컬럼 (Column, 리소그래피에 의해 패터닝 된) 유형 스페이서입니다.
이들 스페이서의 파괴 강도, 회복 속도 및 높이 균일 성은 일정한 간격으로 패널의 상태를 양호하게 유지하는 데 중요한 역할을 합니다.

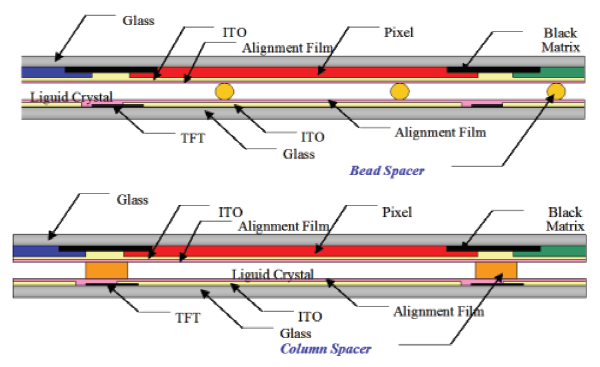

그림.1: 비드 스페이서(Bead spacer) 와 컬럼 스페이서(column spacer)
강도가 높은 스페이서는 외부 충격이 심한 경우에도 틈새를 양호한 상태로 유지하는 반면, 높은 복원율은 이러한 충격으로 인한 영구적 인 손상이 적습니다.
다른 한편으로 스페이서의 높이 균일 성이 높으면 응답 시간이 빨라지고 시야각이 넓어지며 해상도 및 디스플레이의 명암비가 높아집니다. 따라서 LCD를 제조 할 때 이러한 매개 변수를 모니터링하고 제어하는 것이 중요합니다.
FISCHERSCOPE® HM2000 미세 경도 시험기로 스페이서를 압축, 해제 테스트를 함으로써 이러한 중요한 기계적 물성을 정확하게 측정 할 수 있습니다.
이를 위해 그림. 2 와 같이 일반적인 비커스 인덴터 대신 평평한 팁이있는 특수 인덴터가 사용됩니다.
그림. 2 : 비드 스페이서의 SEM (주사 전자 현미경) 이미지와 FISCHERSCOPE HM2000 및 평면 압자를 사용한 측정 그림
스페이서를 내리는 데 적용되는 힘에 따른 매개 변수를 모니터링 할 수 있습니다.
※파괴강도와 복원력에 대한 테스트 조건 등은 문의 주시거나 데모실험 요청하시면 보여드리도록 하겠습니다.

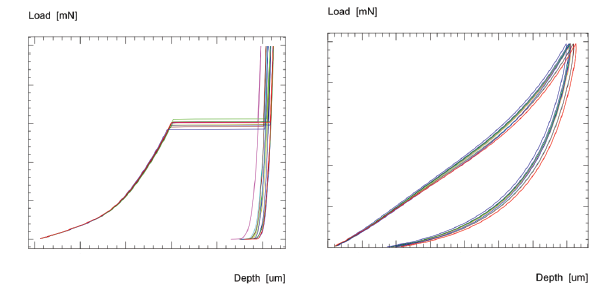

그림. 3: 파괴강도 및 복원력 측정 그래프 형상
FISCHERSCOPE® HM2000은 LCD 스페이서의 기계적 물성을 측정하기위한 이상적인 선택입니다.
Flat 인덴터, 고감도 하중 제어 및 변위 센서, 정밀한 샘플 스테이지를 갖추고있어 각 개별 스페이서의 특성을 단일 테스트 주기로 결정할 수 있습니다.
자세한 내용은 아래 연락처로 연락주시면 정성껏 답변드리도록 하겠습니다.
이외의 추가적인 문의나 무료 데모테스트 등 가격적으로도 기술적으로도 경쟁력있는 대응을 꼭 약속드립니다.
부담없이 연락주시길 바랍니다.
E-mail: bioh.kim@helmutfischer.com , Tel :02-415-2381
붙임. 어플리케이션 사례에 대한 글을 올리는 것이 조심스럽습니다. 경쟁사 노출 때문이죠.
장담컨데 여러 분야의 다양한 어플리케이션은 타사와 비교가 되지 않습니다.
상대적으로 다양한 어플리션을 가지고 있지 않은 경쟁사에서는 이 글을 보고 따라 해 볼 수는 있지만 Fischer가 오랫동안 고객사와 함께 쌓아놓은 경험과 노하우는 절대 따라오지 못합니다.
의미나 근거 없이 아무렇게나 이론치와 비슷한 수치를 맞추는 실험은 걷잡을 수 없는 결과를 초래할 것 입니다.
나노인덴터는 소재의 다양한 물성을 측정하여 다양한 솔루션을 제공합니다.
