얇은 CuSn6 호일의 기계적 물성 측정

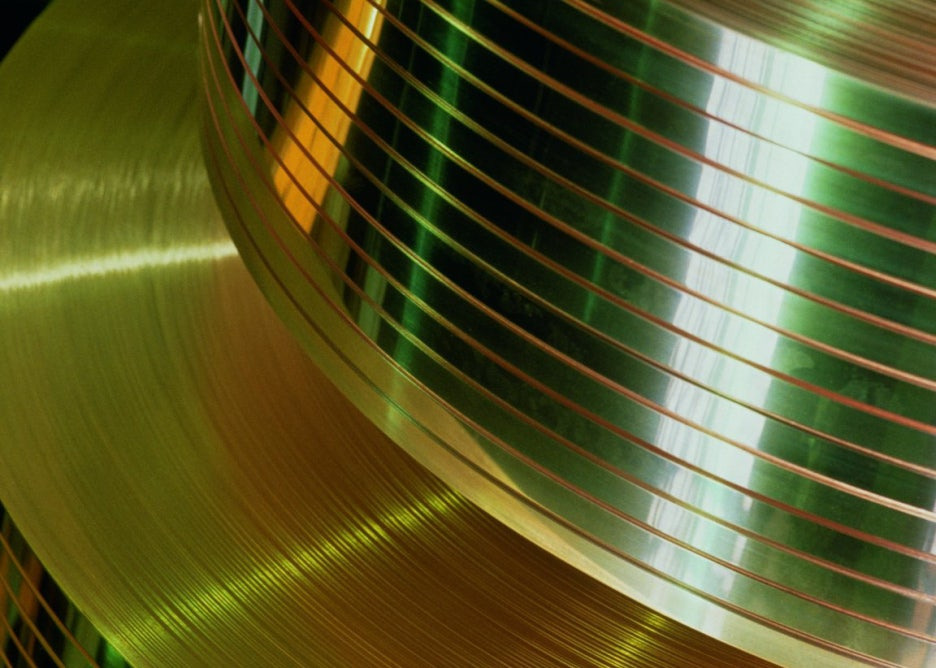

브론즈 포일 / 스트립은 전기 접점 및 멤브레인에서 스프링 및 스위치에 이르는 광범위한 산업 응용 분야에 사용됩니다.
산업에는 훨씬 더 높은 기계적 하중을 견딜 수 있는 등, 보다 구체적인 특성을 가진 CuSn6 호일이 필요합니다.
따라서 일관된 품질을 보장하려면 호일의 기계적 특성을 결정해야합니다.
얇은 금속 호일의 기계적 물성은 나노인덴터 (DIN ISO 14577에 따라)를 사용하여 축정할 수 있습니다.
이를 위해 호일은 매끄럽고 안정적인 표면에 부착됩니다.
그러나 호일이 고르지 않게 도포되거나 그 아래에 기포가 있다면 호일이 측정되는 동안 구부러져서 압입 깊이의 잘못된 측정이 발생합니다

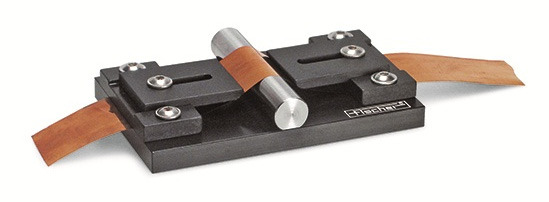

FISCHER의 특수 호일 클램핑 장치를 사용하면 최대 200μm 두께의 얇은 금속 호일을 실린더에 쉽고 정확하게 고정 할 수 있습니다.
그림.2: 호일 클램핑 장치
호일 클램핑 장치를 사용하여 경도가 다른 3 개의 브론즈 스트립 (CuSn6)을 측정했습니다. 포일의 두께는 75 μm 내지 170 μm의 범위였다. 표 1은이 스트립에 대해 측정 된 파라미터를 보여줍니다.

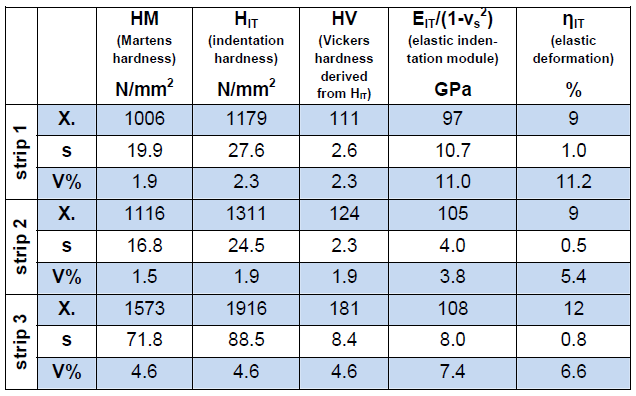

표1.: 3 개의 CuSn6 스트립의 기계적 특성에 대한 예시적인 측정 결과. 각 매개 변수의 평균값, 표준 편차 및 Variation 이 표시됩니다.
얇은 금속 호일의 기계적 물성은 나노인덴터로 정확하게 측정 할 수 있습니다.
이를 위해 FISCHER는 최적의 샘플링을 위한 측정 시스템 FISCHERSCOPE® HM2000 및 호일 클램핑 장치를 제공합니다.
