회전 공구 하드 코팅 경도 등 물성 비교
이 번에는 최근 저희 데모실에서 테스트 했던 샘플을 가지고 실제 테스트 한 결과를 보여드리려고 합니다.
샘플은 회전용 공구(절삭용)로 DLC코팅과 TiN코팅을 입힌 각각의 샘플 코팅의 강도, 내구성 등을 평가하였습니다.

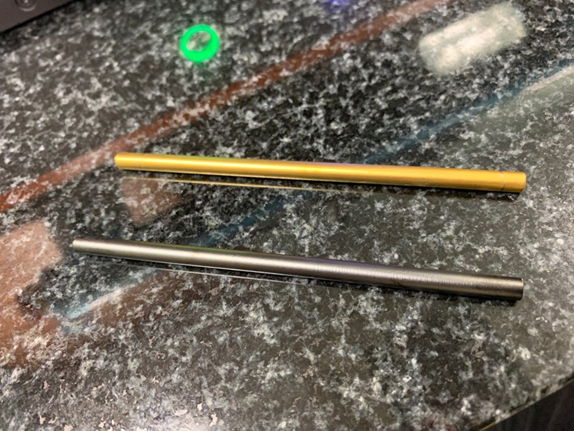

그림1. DLC, TiN 코팅 샘플(절삭용 공구)
실제로는 2개 업체에서 각각의 코팅을 제공받아 코팅 종류 외에도 공급사의 퀄리티 정도도 함께 평가하였으나, 여기서는 단순하게 한 개의 회사 샘플을 가지고 코팅 별 차이를 테스트 해 보도록 하겠습니다.
모든 테스트는 프리테스트를 통하여 측정할 샘플의 적합한 측정 조건을 정하는 것부터 시작하지만. 이 번 의뢰에는 일정한 압입 깊이(0.5 um)까지 깊이 제어를 통한 측정값의 비교를 원하셨습니다.
고객사에서 이러한 요청이 있을 경우 고객사에서 요청하는 깊이까지는 도달할 수 있는 하중을 선택하고 깊이 제어 값을 설정하여 동일한 압입 깊이(0.5 um) 로 각각의 샘플을 측정할 수 있도록 합니다.
그림2. 실린더형 샘플의 경우 V홈을 사용하여 측정하기도 합니다.

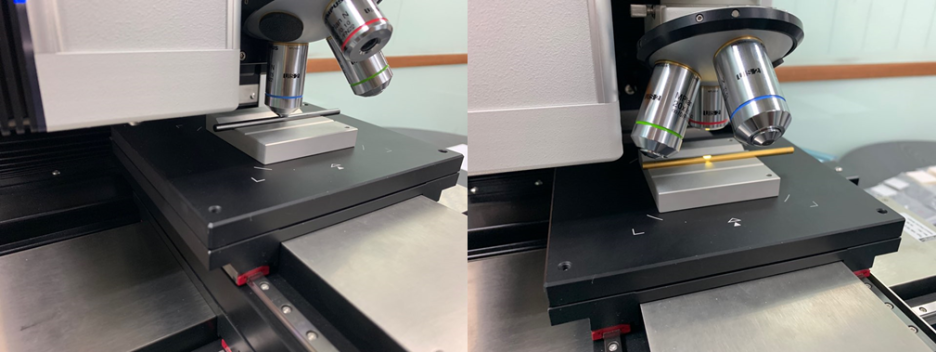

실린더 타입의 샘플의 경우 그림2 와 같이, 별도의 악세서리(V홈)을 사용하여 가장 상단부를 측정하기도 합니다.
그러나 이번 측정에서는 측면 절단 면에대한 측정을 실시하였으며, 절단면의 표면조도(Roughness)가 좋지 않아서
여러 번의 측정이 필요 했습니다.

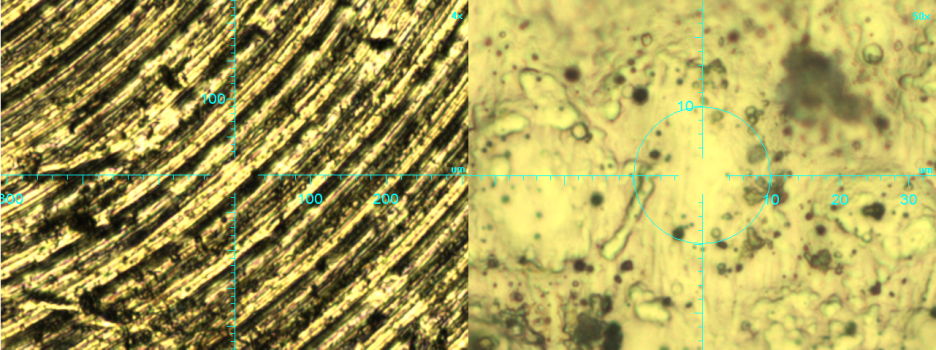

그림3. DLC 코팅 샘플의 표면 확대 사진 (좌: 40배, 우: 500배)
일반적으로 샘플의 표면 조도가 나쁜 경우 가장 밝은 부위나 어두운 부위를 지정하여 측정 횟수를 늘리고 오차가 심한 데이터는 삭제하여 그 평균값을 데이터로 사용합니다.

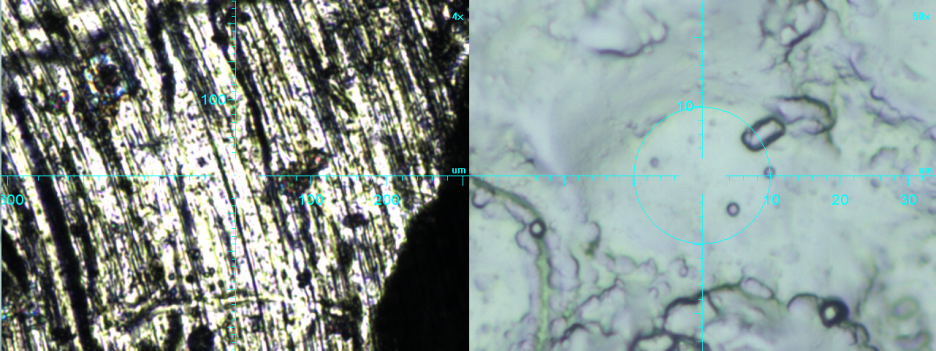

그림4. TiN 코팅 샘플의 표면 확대 사진 (좌: 40배, 우: 500배)
헬무트 피셔사의 HM500, HM2000 모델은 자동측정을 지원하므로 사용자가 측정하고자 하는 포인트를 미리 지정하여 연속 측정으로 사용자의 휴지시간을 줄일 수 있습니다.

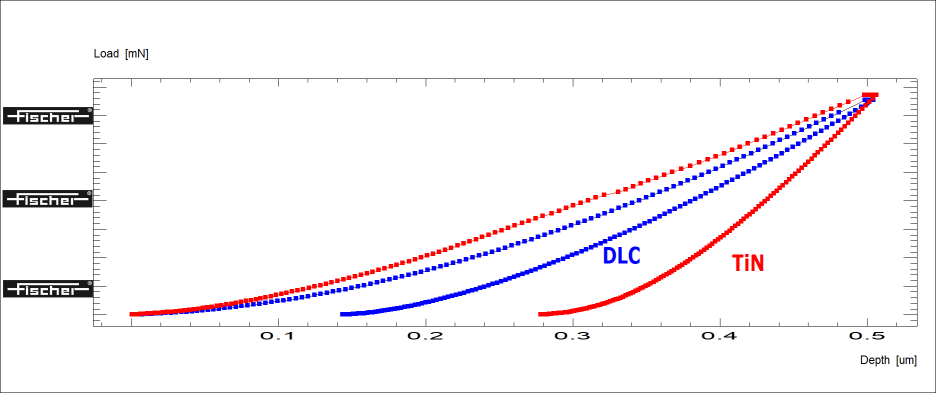

그림5. 측정 결과 그래프(DLC, TiN)
측정은 한 가지 조건 내의 여러 샘플을 각각 블로킹하여 기록할 수 있고 측정이 끝난 뒤에 한 화면에서 각각의 결과그래프를 비교할 수 있도록 변환이 가능합니다.
그림5. 를 보면 언로딩 구간의 그래프를 통해 DLC 코팅의 복원력이 TiN 코팅보다 더 좋은 것을 확인 할 수 있습니다. (하중 값의 변화는 제품 보호를 위해 가렸습니다.)
이 처럼 경도 외에도 복원력을 함께 측정하여 소재의 안정성을 평가하는 것이 나노인덴터의 가장 큰 장점입니다.
헬무트 피셔 코리아는 독일 HELMUTFISCHER사의 한국 지사로써 별도의 데모룸을 운영하여 언제든지 나노인덴테이션 테스터를 체험 해 보실 수 있습니다.
이외의 추가적인 문의나 무료 데모테스트 등 가격적으로도 기술적으로도 경쟁력있는 대응을 꼭 약속드립니다.
부담없이 연락주시길 바랍니다.
